本系列產品采用專業MCU和24位高精度AD進行數據采集、非線性處理算法，隔離測量各型號的熱電阻和熱電偶信號，將其變送輸出為1路0～20mA或0～5V或4～20mA或1～5V標準直流信號輸出，具有高精度、高隔離、低功耗、低漂移、溫度范圍寬、抗干擾能力強等特點。變送器采用全隔離設計，即輸入端、輸出端和電源之間相互隔離，消除了信號之間的相互干擾。本產品采用超薄外殼DIN導軌卡裝式結構，插拔式端子接線，安裝、維護方便，可廣泛應用于電力、通信、鐵路、礦山、冶金、交通、儀表等行業。
資料下載測試條件：輔助電源：+24V，室溫：25℃。

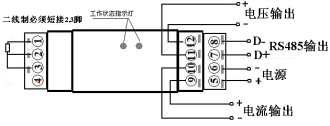

*檢測信號類型：熱電阻：PT100,PT1000,BA1,BA2,CU50,CU53,R；

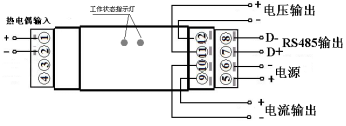

熱電偶：B,S,K,E,T,J,R,N,電壓信號；
*隔 離：三隔離，即輸入、輸出和電源之間相互隔離；
*隔離耐壓：>2500V DC；
*響應時間：≤500mS；
*精 度：0.5級；
*溫 漂 ：＜500ppm/℃；
*額定功耗：<2W；
*輔助電源：24V±20%；
*負載能力：電流輸出≤250Ω；電壓輸出：≥2kΩ；
*通 訊：RS485/MODBUS協議；
*輸出紋波：≤10mV；
*頻響范圍： 無
工作環境：溫度：-10~60℃；
*數據格式（出廠默認）：波特率9600，地址：1，數據：8個數據位，無校驗，1停止位；
*抗雷擊浪涌：電源輸入端 ±4KV;電壓輸出端±2KV;電流輸出端±2KV;通信端口±2KV；
*抗群脈沖：電源輸入端 ±2KV;電壓輸出端±2KV;電流輸出端±2KV;通信端口±2KV；
*重量：121g
*儲存條件：-40~+70℃
代碼 | 信號類型 | 量程范圍 | 代碼 | 信號類型 | 量程范圍 |
01 | 電阻值 | 0-10KΩ | 10 | S型熱電偶 | 0 -- 1600℃ |
02 | PT1000 | -200 -- 800℃ | 11 | K型熱電偶 | 0 -- 1300℃ |
03 | PT100 | -200 -- 800℃ | 12 | E型熱電偶 | 0 -- 1000℃ |
04 | BA1 | -200 -- 600℃ | 13 | T型熱電偶 | -200 -- 400℃ |
05 | BA2 | -200 -- 600℃ | 14 | J型熱電偶 | 0 -- 1200℃ |
06 | CU50 | -50 -- 150℃ | 15 | R型熱電偶 | 0 -- 1600℃ |
07 | CU53 | -50 -- 150℃ | 16 | N型熱電偶 | 0 -- 1300℃ |
08 | 定制熱電阻類型 | 17 | 定制熱電偶類型 | ||
09 | B型熱電偶 | 400 -- 1800℃ | 18 | 電壓信號 | 0--2V |

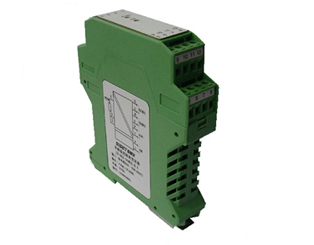

超薄外形設計，拔插端子接線，現場使用方便；
多種輸出，可同時輸出標準的變送信號和RS485，方便用戶使用；
可通過內部撥碼開關切換模擬信號輸出為0-20mA(0-5V)或4-20mA(1-5V)輸出；
