鐵路吸上線監測系統
首頁 > 儀器、系統 > 鐵路系統
系統有機融合了傳統電量檢測與現代物聯網技術，集數據采集、無線傳輸、平臺管理于一體！應用于軌道交通中實時監測回流通道電流值和通道鏈路連接是否正常！

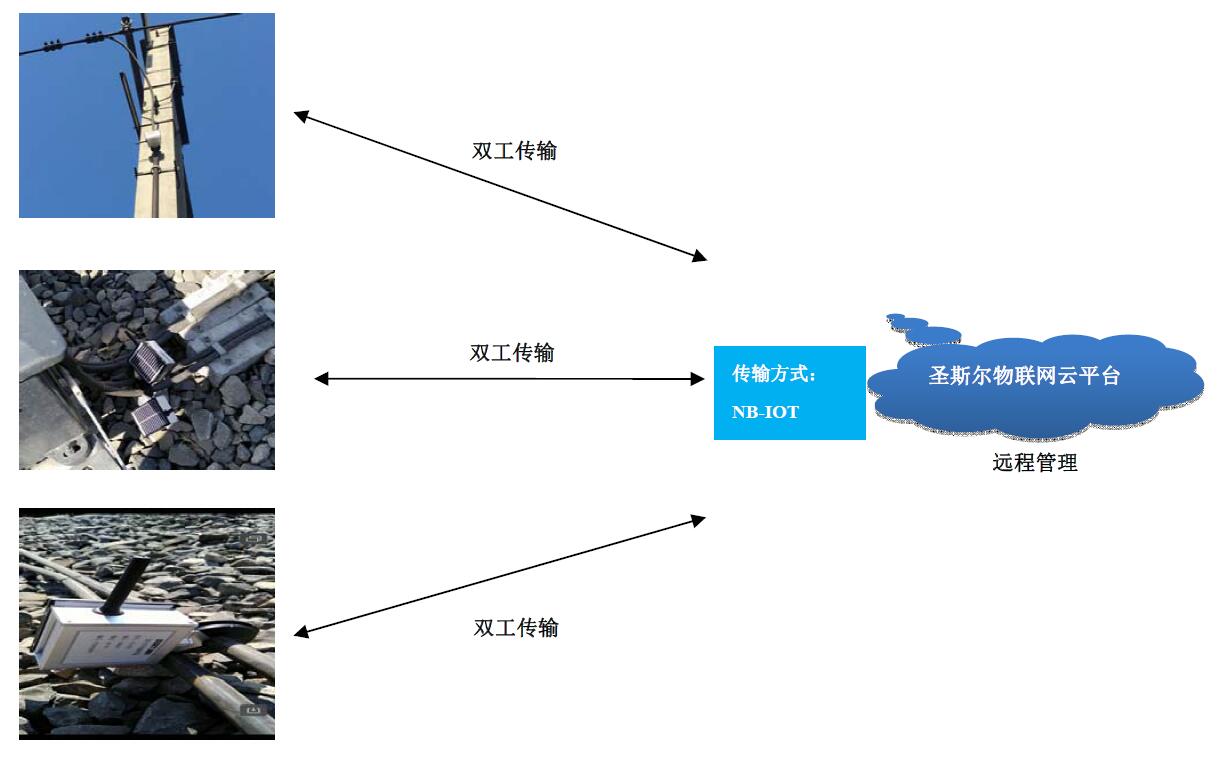

系統組成：采集單元、無線傳輸、平臺管理
采集單元：采集電參數、電池狀態;功能是采集電流、頻率/工頻、電池電量狀態
無線傳輸：采用NB-IOT；功能是作為集采與平臺數據交互
平臺管理：用于接收、儲存、分析、報警；功能是數據瀏覽/查詢、發指令、設閥值、數據分析/管理、報警功能等
1、系統目的：在線監測、實時報警、免維護或減少維護
2、設備供電：無源（內置電池）
3、監測類型：實時監測
4、數據傳輸：物聯網NB-IOT
5、數據可視：分原始數據、曲線圖形兩種展現
6、設備管理：定位功能（產品、安裝地址關聯）
7、報警設置：具雙功設置功能
8、防水等級：IP65
序號 | 類型 | 指標名稱 | 技術指標 |
1 | 精度 | 精度等級 | 0.5% |
溫漂特性 | <300ppm/℃（-40℃～70℃） | ||
2 | 輸入 量程 | 電流 | 0-1000A |
3 | 電源 | 電源電壓 | 2000maH鋰電池+1W太陽能板，3.7V |
額定功耗 | 待機7mA | ||
4 | 應用環境 | 工作溫度 | -20℃～70℃，防水等級IP64 |
工作濕度 | ≤95%（不結露） | ||
存儲溫度 | -40~75℃ | ||
存儲濕度 | ≤95%（不結露） | ||
5 | 可 靠 性 | 平均無故障時間 | >30000小時 |
隔離電壓 | 輸入對輸出: 2500V DC/1分鐘；電源與輸入間的隔離耐壓:2500V DC/1分鐘；電源與輸出間的隔離耐壓:2500V DC/1分鐘 | ||
過載能力 | 2倍標稱輸入電壓,持續1S,間隔10S,重復10次; 10倍標稱輸入電流,持續1S,間隔300S,重復5次 | ||
電磁兼容 | 抗雷擊浪涌：電源、輸入端 ±4KV; 數字端口：±2KV 抗群脈沖：電源、輸入端 ±4KV; 數字端口:±2KV 抗靜電：數字端口±8KV | ||
6
| 無線參數 | NB-IOT | SIM卡類型：電信 支持頻段：Band 1/2/3/5/8/12/13/17/18/19/20/25/26/28/66/70 帶寬：100bps~100Kbps 發射功率：＜23dBm±2dB 接受靈敏度：＜-139dBm±1dB 天線接口：支持SMA天線接口 傳輸協議：MODBUS(可定制) |
