電力高壓電纜接地綜合監測系統

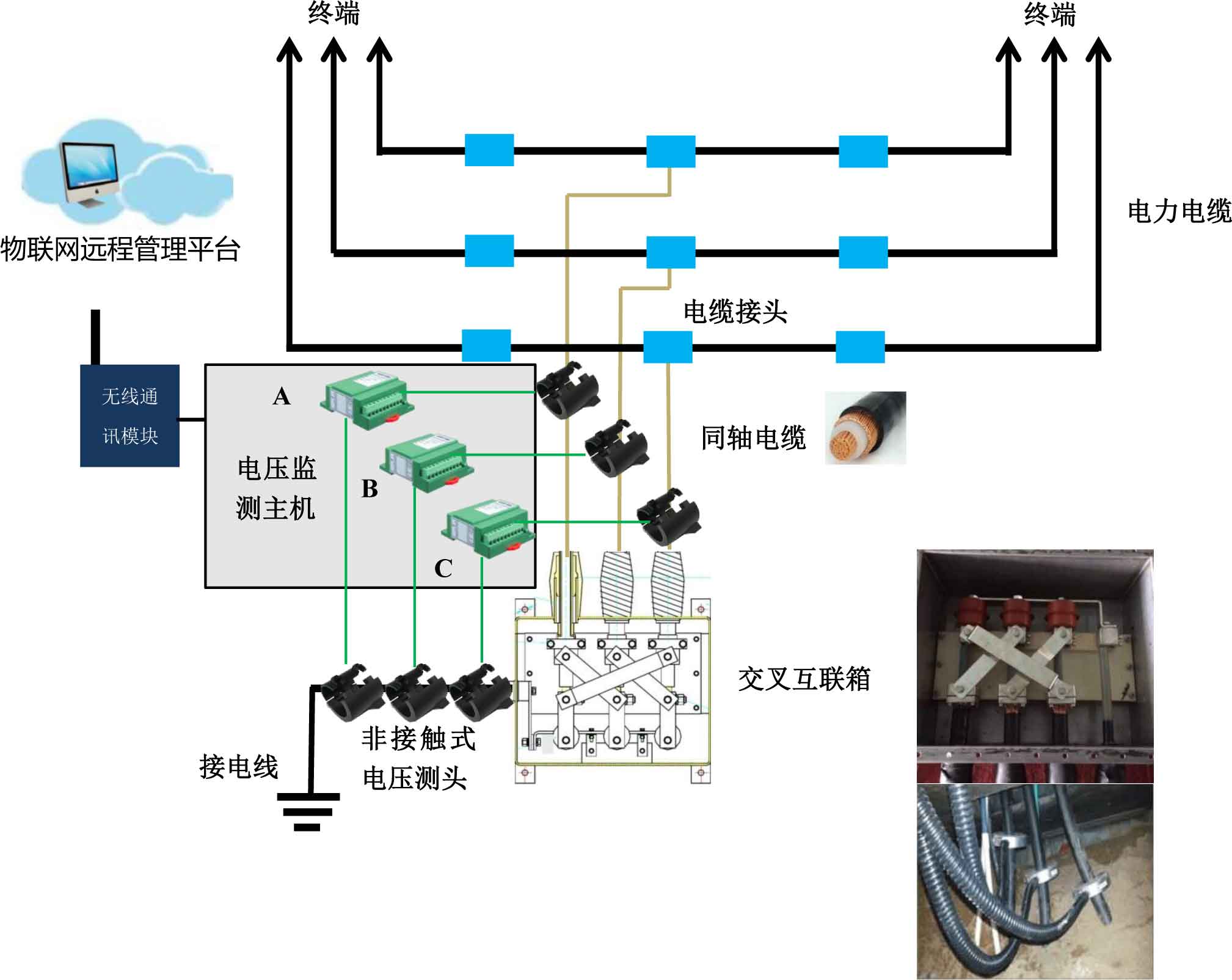

在高壓電力電纜傳輸過程中,線路很長時(1000米以上),采用護套交叉互聯接地方式(接地交叉互聯箱)。這種方法是將電纜線路分成若干大段,每一大段原則上分成長度相等的三小段,每小段之間裝設絕緣接頭,絕緣接頭處護套三相之間用同軸電纜引線經接線盒進行換位連接,通常情況下線路的運行狀況管理主要以定期巡檢為主,許多絕緣缺陷和潛在的故障無法及時發現,并且接地電壓超過安全值時危及巡視人員安全。因此采用精準、快速的故障查找技術對電纜故障問題進行查找,并消除存在的電纜故障問題,對供電的可靠性與穩定性可起到積極作用。
1、非接觸式電壓檢測:不接入原有線路,不影響電纜運行。
2、實時監測:實時交叉互聯箱運行狀態監測,為系統故障判定提供數據依據。
3、電力系統運維管理:及時反饋故障類型及位置、保障維護人員人身安全。
4、維護管理:異常報警、故障類型、智能調度。
5、運維模式建立:運用各監測的大數據有效、量化分析,為優化運行線路提供參考。
6、高效管理:根據大數據預判潛在故障風險,從而可以在事故發生前及時更換,快速定位故障位置,減少維護難度。
1.1現狀:
1、外力破壞:高壓電力電纜在地下敷設后,受施工或者是其他外力的破壞,導致高壓線路運行故障。
2、質量問題:電纜本身存在質量缺陷,導致投入運行后出現故障。
3、施工過程:施工人員中未嚴格按照規定要求安裝電纜接頭,給電力傳輸帶來安全隱患 。
4、接地故障:接地箱設備故障老化、導致接地失效。
5、人工巡視:根據項目要求周期計劃巡檢,效率低。
6、國家標準:110KV路線必須安裝接地系統監測。
1.2運行安全:
1、接地故障導致電纜金屬護套的電位就會急劇升到幾千伏甚至上萬伏,危及維護人員人身安全,當電纜外護套擊穿并在擊穿點持續放電,造成電纜外護套溫度升高甚至著火燃燒。
2、故障點快速定位、取代人工巡視。
1.3必要性:對高壓電纜綜合實時監測實現智能和可視監測和管理:
1. 量化、實時、判斷電纜運行狀態。
2. 故障點定位。
3. 保障維護人員人身安全。
4. 為維護、維修提供準確信息。
5. 建立運行模型數據,提供科學管理依據。
1.4系統功能
1、高壓電纜綜合監測(電纜局部放電、護套環流、接地電壓、電纜溫度、防盜)。
2、高壓電纜護套接地箱中電壓監測,為系統故障判定提供數據依據。
3、電力系統運維管理,及時反饋故障類型及位置、保障維護人員人身安全。
