開口式智能單相交流電量隔離變送器
本產品是一款電流開口式測量的電量綜合測量單相智能型隔離變送器，對交流單相回路進行全參數測量；采用高精度24位專用AD芯片，動態范圍比高達1000：1；測量參數有電壓、電流、頻率、有功功率、無功功率、功率因數和累計電量等各種電參數，精度高，穩定性好，通訊速率高。全隔離處理技術，抗干擾能力強。測量電量參數通過RS-485 數字接口輸出實現遠程傳輸,產品的MODBUS協議完全兼容于各種組態軟件或PLC設備里的MODBUS(RTU)協議?？蓱糜陔娏?、機房監控、工業測量等領域。
資料下載序號 | 指標名稱 | 技 術 指 標 | 單位 | 備 注 |
1 | 精度等級 | 0.5，1.0 | % | 電流20A以下1.0級 |
產品量程 | 500V*400A； | 每種規格的最大量程； | ||
產品頻響 | 產品頻響:20Hz-1KHz；頻率測量：45-65Hz | |||
2 | 通信速率 | 19.2K，9600（缺?。?，4800，2400，1200 | bps | 出廠默認通訊格式：9600、N/8/1、地址1 |
通信接口 | RS-485(雙絞線) 、RS-232C(三線/僅N型) | RS422可選 | ||
通信格式 | 無校驗 | |||
最大通信節點數 | 64 | 節點 | 僅對RS-485 | |
總線保護功能 | 可承受400W的瞬時脈沖電壓 | 具有自動熱關斷和ESD保護功能； | ||
3 | 內部數據更新速率 | 100 | mS | |
4 | 工作溫度范圍 | -20℃～+60℃ | ||
5 | 隔離電壓 | 輸入輸出隔離耐壓: 2500V DC/1分鐘 電源與輸入之間隔離耐壓：2500V DC/1分鐘 電源與輸出之間隔離耐壓：2500V DC/1分鐘 |
V
| 兩隔離的產品電源與輸出之間共地，只存在輸入與輸出之間隔離耐壓 |
6 | 過載能力 | 2倍標稱輸入電壓，持續1ｓ，間隔10ｓ，重復10次；10倍標稱輸入電流(僅穿孔式)，持續1ｓ，間隔300ｓ，重復5次.。 | 當被測信號超出線性測量范圍時不保證檢測精度 | |
7 | 平均無故障工作時間 | >30000 | 小時 | |
8 | 輔助電源 | +5V/+12V/+24V/+48V/ AC220V | V | 220VAC,DC僅對N型產品 |
9 | 額定功耗 | ≤250mW(+12V)，≤500mW(+24V) | mW | 輔助電源不同，功耗不同 |
10 | 溫漂特性 | ≤300 | ppm/℃ | ?。?/span>-20℃～+60℃） |

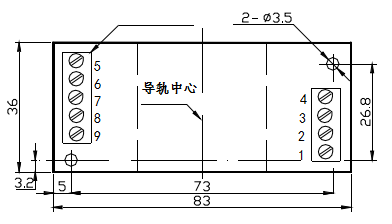

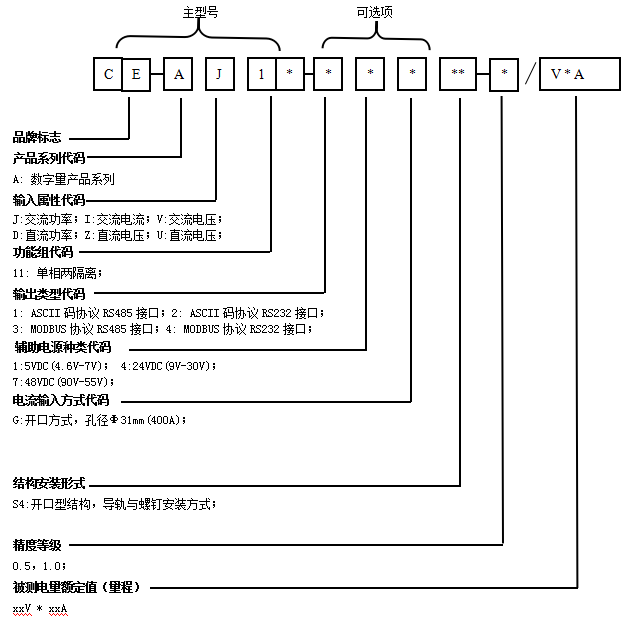

CE-AJ11-**GS4型產品外觀圖
CE-AJ1*-**GS4型產品安裝圖

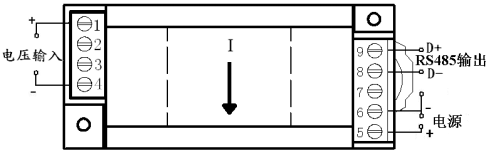

單相CE-AJ11-**GS4型產品接線參考圖
具有寬電源供電可選：DC:10-30V或10-55V或AC/DC:85-265V。
現場安裝操作簡單、開合式安裝，方便快捷。
可雙極性測量，帶正反向有功功率與累積電量計量功能。
同行產品中體積最小，電流測量范圍大的智能型變送器。
電度具有正反向分別累加功能，具有掉電存儲。
具有紅、綠發光二極管指示，紅燈指示產品正常運行(100mS閃爍)，綠燈指示產品通訊。
抗干擾能力強，輸入、輸出、電源端口抵制浪涌電壓可達2KV以上。
