本產品為三相交流電流隔離變送器，采用電磁隔離原理，能夠測量三相交流電流正弦交變信號有效值，隔離并線性輸出標準的電壓或電流信號。該產品廣泛應用于通訊、電力、鐵路、工業控制等領域交流電流信號的實時檢測/監控。
資料下載測試條件：輔助電源：+24VDC 室溫：25℃。
*輸入范圍：0～1AAC～30AAC；
*輸出量：0～5VDC, 0～10VDC, 0～20mA, 4-20mA；
*輔助電源：12VDC、15VDC、24VDC、85~265VAC/DC；
*精度等級：0.5級；
*負載能力：負載≥2KΩ(電壓輸出)；負載≤250Ω(電流輸出)；
*溫漂：≤350ppm/℃；
*隔離耐壓：≥2500 VDC；
*響應時間：≤350 mS；
*額定功耗：1W（電壓輸出）；2W（電流輸出）；
*輸出紋波：≤10mV
*頻響范圍：45~65Hz（最高到5K，需訂貨說明）
*浪涌沖擊抗擾度：電源端口三級±2KV(L-N/2Ω/綜合波)
模擬I/O口三級±2KV (L-N/40Ω/綜合波)；
*脈沖群抗擾度：輸入/電源端口±2KV 模擬I/O口±1KV；
*輸入過載能力：被測電流標稱值的20倍（最大500A）施加一秒（重復5次，間隔300S）；
*工作環境：溫度：-10～60℃；濕度：≤95%(不結露)；
*儲存條件：溫度:-55~65℃； 濕度: ≤95%（不結露）

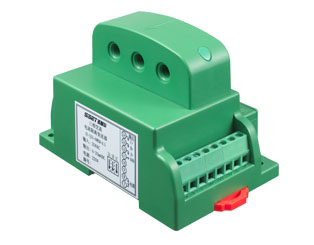

BSK產品外形圖

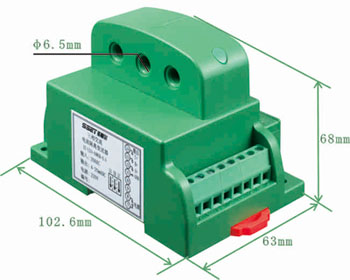

BSK外形安裝尺寸圖
產品接線圖
測量每相電流互不干擾；
精度高，溫漂低；
可導軌和螺釘安裝、現場安裝方便；
產品可靠性高，可抗2KV以上浪涌；
