一、簡介

　　雙通道電感線圈車輛檢測器是一款采用環形電感線圈、具有方向邏輯檢測功能的數字式智能型車輛檢測器，主要用于檢測車輛的通過。雙通道電感線圈車輛檢測器是基于高性能專用微處理器和高穩定度振蕩電路設計，采用通道順序掃描技術消除線圈間串?dāng)_，具有頻率自適應和完全環境跟蹤功能，線圈輸入變壓器隔離，TVS管和氣體放電管保護防止外界干擾。面板上的多用途 LED 指示各種工作狀態，DIP開關用于設定檢測器工作模式，包括：存在方式、自動靈敏度提升、通道靈敏度級別和頻率選擇，面板配置復位按鈕。輸出接口可選繼電器或固態方式。該產品為本公司自主開發，發生產，功能強大、性能優異、運行穩定、價格合理，廣泛適用于停車場管理，高速公路收費站、信號燈控制、治安卡口監控及電子警察等系統。

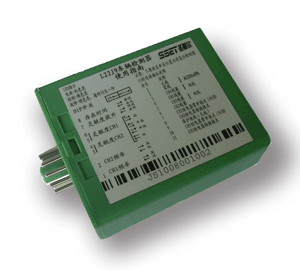

　　外形圖

　　二、技術參數

　　工作電源：220V AC±15%，48~60Hz ，最大 2VA 或 12-24V AC/DC±15%

　　電感量自調諧范圍：20—1000uH

　　存在方式：永久存在/有限存在（有限存在大約 1 小時 3%Δ L/L ）

　　脈沖輸出持續時間（脈寬）：大約 150ms（工廠可選 250ms）

　　頻率范圍：20KHz—110KHz

　　靈敏度(-ΔL/L)：0.04%~0.32%，每通道 2 位 DIP 開關 4 級可調

　　工作模式及輸出方式：（內部選擇）

　?、贌o(wú)方向邏輯時，存在或脈沖輸出 CH1 和 CH2 均可獨立選擇

　?、诜较蜻壿嫊r(shí)， A→B（CH1）或 B→A（CH2）存在或脈沖輸出

　　響應時間：<100 ms

　　環境補償：自動飄移 補償

　　保護：線圈變壓器隔離，穩壓二極管保護;

　　連線長度：最長 500 米，每米至少絞合 20 次。

　　儲存溫度：-40oC 到+85oC

　　工作溫 度：-40oC 到+70oC工作溫 度：-40oC 到+70o

　　相對濕 度：最大 95％

　　雷擊浪涌：電源端：±4KV(1.2/50uS)；線圈端：±2KV(1.2/50uS)；

　　群脈沖： 電源端：±3KV/5KHz; 線圈端：±3KV/5KHz;

　　外型結構尺寸：長X寬X高＝72（L）X34（W）X 88（H）mm

　　三、產品特點

　　·高可靠性，電源端浪涌抑制能力高，線圈輸入變壓器隔離，穩壓二極管保護防止外界干擾。

　　·高穩定性，具有溫度改變自動校準功能和頻率自適應功能。

　　·用戶可以選擇不同的頻率以避免導致機器故障。

　　·內部采用高性能微處理器和高穩定度振蕩電路設計，采用通道順序掃描技術消除線圈間串?dāng)_.

　　·多用途LED指示，面板DIP開關設定檢測器工作模式。

　　四、同行對比表

　　項目圣斯?fàn)柟灸戏菄?guó)內某品牌靈敏度調節4檔4檔4檔最高靈敏度0.05%0.02%0.1%感應高度（測試條件：地感線圈線：2.5平方毫米；電感量：120uH；線圈尺寸：0.8 x 1.6米；圈數：5圈；鐵皮大?。?.4X1.2X0.7米；）高： 100cm中高：93cm 中低：78cm 低： 58cm高：101cm 中高：93cm 中低：80cm 低： 62cm高： 97cm中高：90cm 中低：75cm 低：57cm線圈自適應20-1000uH20-1000uH20-1000uH工作溫度-40- +80℃-20 - +80℃-20 - +65℃環境補償自動漂移修正有有開機自檢時間2S4S4S線圈電感量超過范圍的提示有有有雷擊浪涌電源端：±4KV(1.2/50uS)；線圈端：±2KV(1.2/50uS)；電源端：±4KV(1.2/50uS)；線圈端：±2KV(1.2/50uS)；電源端：±2KV(1.2/50uS)； 線圈端：±2KV(1.2/50uS)；群脈沖電源端：3KV/5KHz線圈端：3KV/5KHz高靈敏度：電源端：1KV/5KHz線圈端：2KV/5KHz其他靈敏度: 電源端：3KV/5KHz線圈端：3KV/5KHz電源端：500V/5KHz線圈端：500V/5KHz

　　CE產品與同類產品比較的特點：

　　1.溫度特點：

　　本產品各器件均選用高標準溫度系數值器件。故工作范圍可在-40--+80度之間均能正常工作。高于同行的所有產品。完全適合寒冷的北方和炎熱的南方地區。

　　2.抗干擾能力強：

　　雷擊達到：電源端：±4KV(1.2/50uS)；線圈端：±2KV(1.2/50uS)；，群脈沖達到，電源端：3KV/5KHz，線圈端：2KV/5KHz。
