一、概述

　　本產品是集電參量采集、開關狀態監測、控制與變送于一體的電量隔離傳感器，可以同時測量三相三線、單相、三相電流保護回路；測量參數有電壓、電流、頻率、有功功率、無功功率、功率因數和累計電量、開關量。全數字交流采樣技術，精度高，穩定性好，通訊速率高。全隔離處理技術，抗干擾能力強。輸入電流、電壓與開關量 ，標準RS-485數字接口輸出與脈沖輸出，實現與計算機及其網絡連接。

二、主要型號CE-AJ91-**MN2 全隔離，N2外形

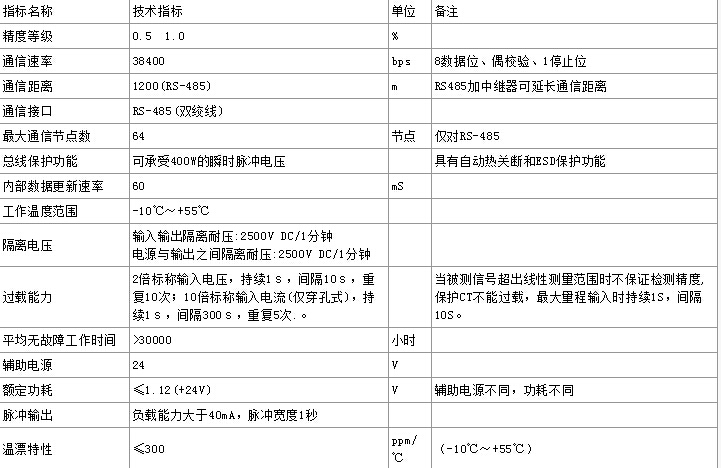

三、主要技術指標

四、性能描述

精度等級——三相三線與單相的電壓,電流,功率因素,有功、無功功率,有功、無功電度 0.5級； 三相電流保護回路電流1.0級。

數據輸出——電壓Uab、Ucb、Uo，電流Ia、Ic、Io、I1、I2、I3的真有效值，頻率F，正反向有功功率P，正反向無功功率Q，正反向功率因素COSΦ，正反向有功電量與正反向無功電量,開關信號狀態量。

被測信號—— 電壓量程：100V（或按用戶要求制作）； 電流量程：5A（或按用戶要求制作）

脈沖輸出—— 1秒鐘的脈沖輸出，負載能力大于40mA。

數據格式—— 8個數據位，偶檢驗，2個停止位。

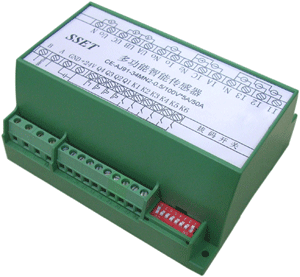

五、產品外形與接線圖
